一、产品简介

本干式变压器箱内温湿度控制设备是一款专为保障变压器运行安全而设计的精准调控

设备，由控制端与加热器端协同组成，加热控制端系统最高支持接入 6 个加热器装置。设备

核心功能为变压器箱内温湿度的智能管控，同时集成多重安全保护与闭锁机制，能有效解决

干式变压器箱内温湿度失衡、变压器停机后湿度过低、温度异常波动引发的绝缘性能下降、

内部元件老化加速、电气性能受干扰等问题。加热器控制器的软硬件均基于完全自主可控技

术体系研发设计，核心技术自主掌握，全面满足国产化应用及自主可控相关要求。

二、核心组件

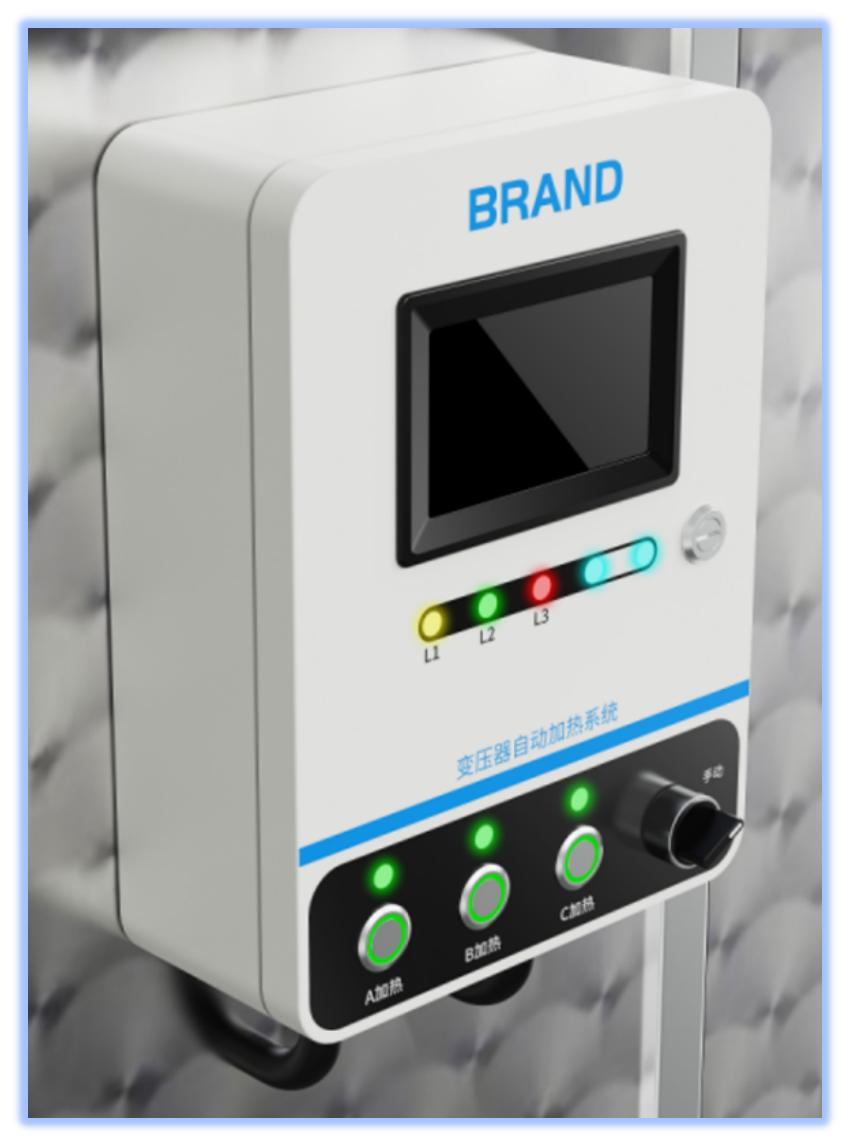

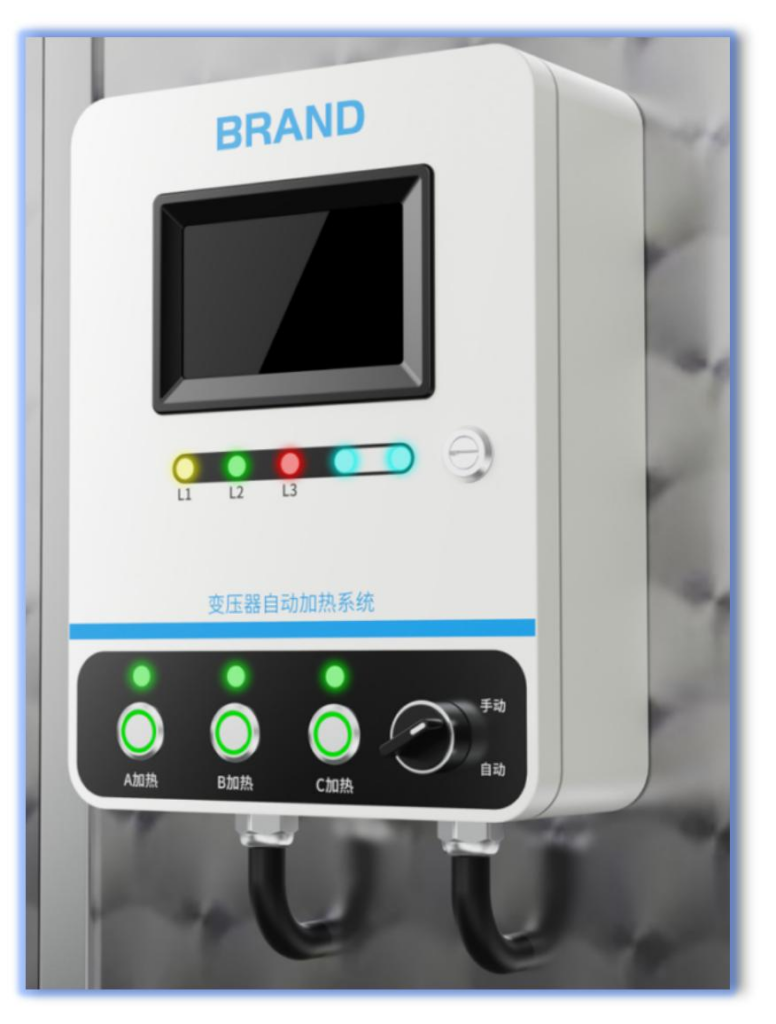

（一）控制端

坚固耐用设计：采用防腐蚀、抗冲击金属外壳，尺寸适配现场安装环境，能适应变压器箱内

复杂工况。

高清可视化显示：配备 5 英寸彩色液晶显示屏，可清晰呈现箱内实时温湿度、加热风量挡位、

四川裕泰通新能源科技有限公司四川裕泰通新能源科技有限公司

变压器各相线路带电状态、工作模式及故障报警等关键信息，显示精度与传感器采集精度高

度匹配。

灵活控制模式：支持手动 / 自动双模式切换，满足常规自动运行与应急手动操作需求。

丰富实用功能：具备历史温湿度数据、故障记录、运行状态记录等数据查询功能，同时支持

温湿度阈值、风量调节逻辑、报警参数等系统设置，中文操作界面搭配便捷按键，上手难度

低。

全面安全防护：内置漏电、短路、过载三重保护，接入高压带电传感器后可实时监测线路带

电状态，兼具柜门闭锁功能，从源头规避安全风险。

加热控制器主要参数表

参数类别	参数名称	具体规格
电气部分	额定工作电压	AC220V±10% 50Hz
	额定输出功率	4000W
	额定工作电流	30A
	电气保护	漏电、短路、过载三重保护
显示与采集	显示模块	5 英寸彩色液晶显示屏，分辨率 800×480
	温湿度采集范围及精度	温度-20℃~85℃±0.2℃，湿度 0~99%RH±3%RH
	显示精度	温湿度显示精度±0.2℃/±2%RH
	数据刷新速率	采集≤1s，显示≤2s，数据实时同步
数据存储	主控芯片	HK32F103VET6，ARM® Cortex®-M3 内核，最高120MHz
	芯片存储	512KB Flash、64KB SRAM
	数据存储容量及时长	4GB 工业级存储，支持≥1 年历史数据，可查询
安全防护	带电监测	支持高压带电传感器接入，实时监测线路状态
	闭锁功能	具备柜门电气闭锁功能，规避安全风险
	保护响应时间	短路/漏电≤100ms，过载≤100ms，快速响应
其他参数	工作环境	温度-20℃~60℃，湿度 0~95%RH（无凝露）
	尺寸	控制箱尺寸：430*300*125mm、加热器尺寸： 360*125*120mm（可根据客户现场安装环境定制）
	重量	控制箱：12KG, 加热器：10KG

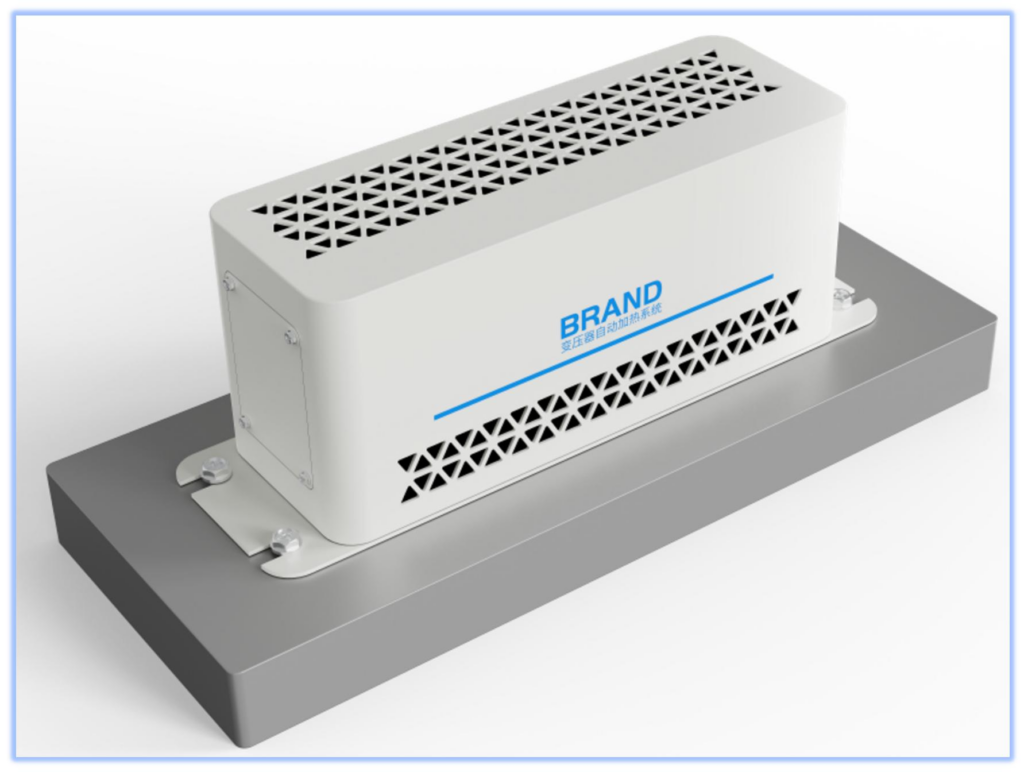

（二）加热器端

可靠防护性能：金属外壳搭配 IP40 防护等级，适配变压器箱内特殊工作环境，稳定性强。

高效节能加热：单台额定功率 700-1500W，功率可根据温湿度需求自适应调节，加热效率

高且能耗低。

智能风量调节：支持 3 挡风量自动切换，配合合理安装布局，可实现箱内加热气流均匀覆

盖。

高精度传感适配：配置温度、湿度传感器，兼容 PT100 铂热电阻传感器、电容式传感器等

多种类型，温度测量精度达 ±0.2℃（典型值），湿度测量精度达 ±2% RH（典型值），测

量精准、响应迅速。

三、核心功能与工作原理

（一）核心功能

四川裕泰通新能源科技有限公司温湿度精准调控：自动模式下无需手动干预，设备根据传感器数据智能调节加热功率与风量

挡位，维持箱内的合理温度环境；手动模式可强制启停加热装置、调节风量，适配应急场景。

安全闭锁防护：实时监测变压器带电状态，带电时闭锁柜门并切断加热回路，防止误操作；

断电后自动解锁柜门，同步启动加热功能。

故障报警与记录：出现漏电、短路、过载等故障时，立即切断加热回路并发出报警信号，同

时记录故障信息，便于快速排查。

数据查询及功能：支持历史数据、故障记录查询，可根据实际需求调整温湿度阈值、报警参

数等设置，适配不同场景需求。

（二）工作原理

控制端通过高压带电传感器实时监测变压器各相线路带电状态；变压器断电后，柜门闭

锁功能自动解锁，加热功能启动，控制端依据传感器采集的温湿度数据，动态调节加热器功

率与风量挡位，稳定箱内环境；变压器带电时，加热器立即停止工作，加热回路切断，柜门

自动闭锁，保障作业安全；运行过程中若检测到故障，控制端快速响应，切断回路并报警显

示故障类型。

四、安装与操作要点

（一）安装要点

控制端：安装于箱内便于观察、操作且无强烈振动、腐蚀的平整位置，按接线图牢固连接线

路，确保极性正确、绝缘良好。

加热器端：选择通风良好、不影响其他设备运行维护的位置，保证加热气流均匀覆盖箱内，

通过适配安装结构牢固固定，接线符合电气规范。

（二）操作要点

开机关机：接通电源打开控制开关即可开机（默认进入自动模式），断开电源完成关机；

四川裕泰通新能源科技有限公司模式切换：箱门切换开关可实现自动 / 手动模式切换，应急操作后建议切回自动模式；

数据查询：主界面按 “查询” 键，通过方向键选择查询内容，确认查看后按 “返回” 键退出；

系统设置：主界面按 “设置” 键，可调整温湿度阈值等参数，确认保存后返回主界面。

五、安全提示

设备安装、接线、维修需由具备相应资质的专业电气人员操作，严格遵守电气安全规范；

运行中禁止随意拆卸设备外壳或接线端子，维修前务必断开电源；

手动模式仅用于应急，正常运行建议保持自动模式；

严禁变压器带电时强行解锁柜门或启动加热器；

参数设置需结合实际环境合理调整，故障无法自行排除时，及时联系厂家售后处理，切勿擅

自拆解。
