应用

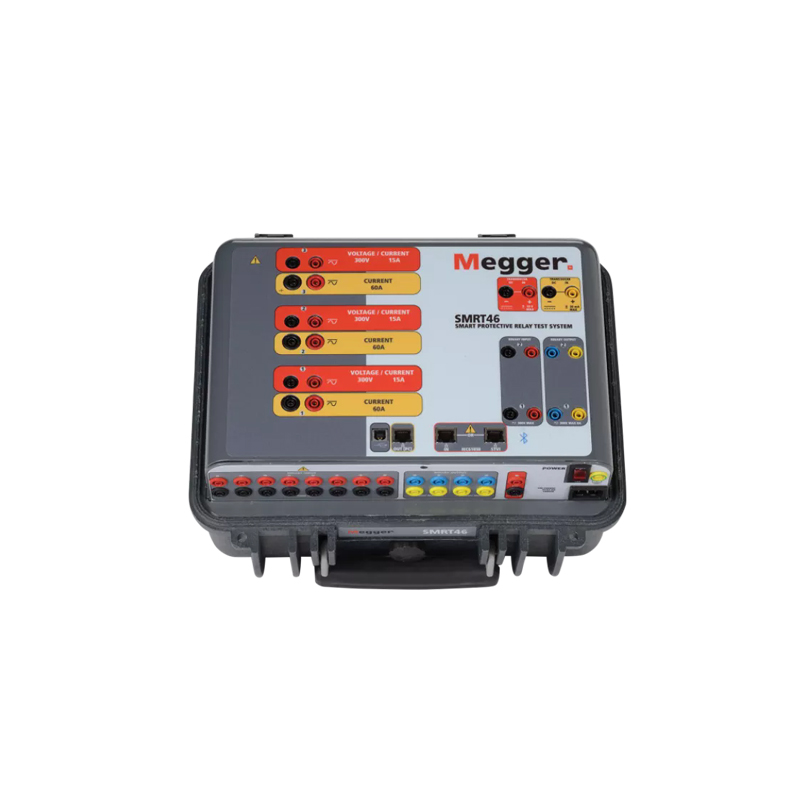

测试系统可通过添加特定测试应用所需的电压-电流、“VIGEN”模块数量来定制，最多 3 个通道。 例如，带有三个VIGEN 模块的 SMRT46 提供了对三相阻抗、定向电源、负序过流和其他需要三相四线星形连接源的设备的完整三相测试。 第 4 个电压通道提供交流参考/同步/极化电压，或直流电池模拟器电压源。

每个电流通道的额定电流为 32 Amps @ 200 VA rms 连续，而在短时间内高达 60 Amps @ 300 VA rms。 对于测试继电器面板或机电继电器，它具有从 4 到 32 安培的独特平坦功率曲线，可确保始终为负载提供最大的顺从电压。每相的最大顺从电压为 50 伏均方根，两个串联通道提供100 伏电压以测试高阻抗继电器。 三个并联电流可在 600 VA 时提供高达 12 安培的测试电流，用于以高倍数的抽头额定值测试接地过流继电器。

通过三个并联电流，它可以在 900 VA 下提供高达 180 安培的电流，用于测试所有瞬时过流继电器。每个电压通道可以在 150 VA 的输出功率下提供 0- 30/150/ 300 伏的可变输出。 自动范围变化是在运行中和负载下完成的。 对于测试一组继电器或较旧的机电阻抗继电器，它具有 30 到 150 伏的独特平坦功率曲线，可确保始终为负载
提供最大输出功率。将VIGEN电压通道转换为电流，一个三通道单元可以提供6个电流，用于测试三相电流差动继电器，包括谐波制动变压器差动继电器。

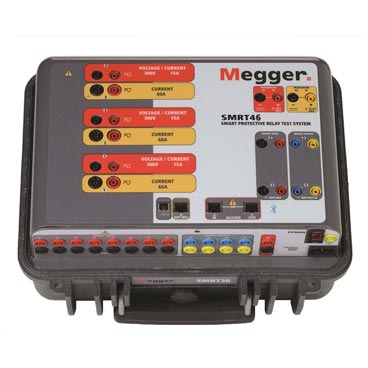

1.开关量输出 1 和 2 : 额定电压为 8 安培时为 300 伏。
2.开关量输入 1 和 2 : 额定 5 至 300 V AC/DC。
3.传感器输入: （可选）直流电压和直流毫安输入端子。
4.电压输出: 最多 3 个通道 150 VA 时 300 V，可转换为每相
120 VA 时 15 A 的电流。
5.电流输出: 最多 3 个通道 60 安培，每相 300 VA。 在 900
VA 单相时高达 180 安培。
6.USB 2.0 接口: 通信和控制端口。
7.额外的开关量输入: 提供 8 个额外的监控电路。
8.坚固的外壳: 玻璃纤维增强塑料。
9.电脑/输出: 以太网端口是主要的 PC 连接端口。
以太网端口用于将多个 SMRT 单元链接在一起以实现多单元
同步操作。

10. 额外的开关量输出: 添加 4 个输出。 开关量输出 3 和 4 的额定电压为 300 V AC/DC，8 安培。 开关量输出 5 和 6 是高速的，交流/直流电压额定值为 400 V峰值，1 安培。
11. IN: 以太网端口用于将多个 SMRT 单元链接在一起以实现多单元同步操作。 此端口还可用于连接到IEC61850 变电站总线以测试 IEC 61850 设备。
    12.STVI: 以太网端口是一个 PoE端口，用于连接到 STVI 进行手动控制。
    13.AC/DC电压源: 用作第 4 个交流电压源（0 -150 V，100 VA）进行同步，或用作可变直流电压源（0 至250V，100 瓦/3.33安培）作为电池模拟器。
    14.输入电源/电源线插座： 100到240 V, 50/60 Hz.
    15.电源开/关: 通电时点亮。
    16.保护接地接地插孔。
    17.Bluetooth: 蓝牙© 提供无线控制。
